Dalam dunia papan litar bercetak (PCB), pin pogo memainkan peranan penting dalam mewujudkan sambungan elektrik yang boleh dipercayai. Sebagai pembekal PCB Pogo Pins yang berdedikasi, saya teruja untuk berkongsi dengan anda cara komponen luar biasa ini berfungsi dan kepentingannya dalam elektronik moden.
Pengenalan kepada Pin Pogo
Pin Pogo, juga dikenali sebagai pin pegas, ialah penyambung elektrik kejuruteraan ketepatan yang direka untuk menyediakan sambungan elektrik sementara atau kekal antara dua PCB atau komponen elektronik lain. Mereka terdiri daripada tiga bahagian utama: pelocok, tong, dan spring. Pelocok ialah bahagian atas pin yang bersentuhan dengan permukaan mengawan, tong menempatkan spring dan menyediakan struktur yang stabil, dan spring memberikan daya yang diperlukan untuk memastikan sambungan elektrik yang boleh dipercayai.
Cara Pin Pogo Berfungsi
Prinsip kerja pin pogo adalah berdasarkan pemampatan dan pengembangan spring dalaman. Apabila pin pogo ditekan pada permukaan mengawan, pelocok ditolak ke dalam tong, memampatkan spring. Mampatan ini menghasilkan daya yang menekan pelocok pada permukaan mengawan, memastikan sambungan elektrik rintangan rendah. Keanjalan spring membolehkan pelocok ditarik balik apabila tekanan dikeluarkan, bersedia untuk sambungan seterusnya.
Reka bentuk pin pogo membolehkan mereka mengimbangi variasi kecil dalam ketinggian, penjajaran dan kerataan permukaan antara komponen mengawan. Ini menjadikan ia sesuai untuk aplikasi di mana penjajaran tepat sukar dicapai atau di mana komponen mungkin mengalami sedikit pergerakan semasa operasi.
Kelebihan Menggunakan Pin Pogo pada PCB
- Sambungan Elektrik yang Boleh Dipercayai: Pin Pogo menyediakan sambungan elektrik yang stabil dan konsisten, walaupun dalam persekitaran getaran tinggi atau kejutan tinggi. Reka bentuk bermuatan spring memastikan daya sentuhan dikekalkan, mengurangkan risiko sambungan terputus-putus atau kehilangan isyarat.
- Pemasangan dan Pembongkaran Mudah: Pin Pogo mudah dipasang dan ditanggalkan, menjadikannya sesuai untuk aplikasi yang memerlukan penyelenggaraan yang kerap atau penggantian komponen. Ia boleh dipateri terus ke PCB atau digunakan dengan soket untuk sambungan yang cepat dan mudah.
- Reka Bentuk Penjimatan Ruang: Pin Pogo tersedia dalam pelbagai saiz dan konfigurasi, membolehkan susun atur PCB yang padat dan cekap. Faktor bentuknya yang kecil menjadikannya sesuai untuk digunakan dalam elektronik mudah alih, boleh pakai dan aplikasi lain yang terhad kepada ruang.
- Kapasiti Arus Tinggi: Beberapa pin pogo direka untuk mengendalikan arus tinggi, menjadikannya sesuai untuk aplikasi penghantaran kuasa. Sebagai contoh, kamiKenalan Musim Bunga Arus Tinggimampu membawa sejumlah besar arus sambil mengekalkan rintangan yang rendah.
- serba boleh: Pin Pogo boleh digunakan dalam pelbagai aplikasi, termasuk pengecasan bateri, pemindahan data, ujian dan pengaturcaraan. Ia boleh disesuaikan untuk memenuhi keperluan khusus, seperti daya sentuhan, panjang dan bahan penyaduran yang berbeza.
Aplikasi Pin Pogo pada PCB
- Elektronik Pengguna: Pin Pogo biasanya digunakan dalam telefon pintar, tablet, komputer riba dan elektronik pengguna lain untuk pengecasan bateri, pemindahan data dan sambungan aksesori. Mereka menyediakan cara yang mudah dan boleh dipercayai untuk menyambungkan peranti luaran tanpa memerlukan penyambung yang kompleks.
- Elektronik Automotif: Dalam industri automotif, pin pogo digunakan untuk menguji dan memprogramkan unit kawalan elektronik (ECU), penderia dan komponen lain. Keupayaan mereka untuk menahan suhu tinggi, getaran dan persekitaran yang keras menjadikannya sesuai untuk aplikasi automotif.
- Peranti Perubatan: Pin Pogo digunakan dalam peranti perubatan seperti monitor pesakit, peralatan diagnostik dan peranti boleh implan. Mereka menyediakan sambungan elektrik yang boleh dipercayai untuk kuasa, pemindahan data dan pemantauan isyarat, memastikan operasi tepat peranti kritikal ini.
- Peralatan Perindustrian: Dalam aplikasi industri, pin pogo digunakan untuk ujian, pengaturcaraan dan penyambungan pelbagai komponen elektronik. Ia biasanya ditemui dalam peralatan pembuatan, sistem automasi, dan panel kawalan.
Jenis Pin Pogo

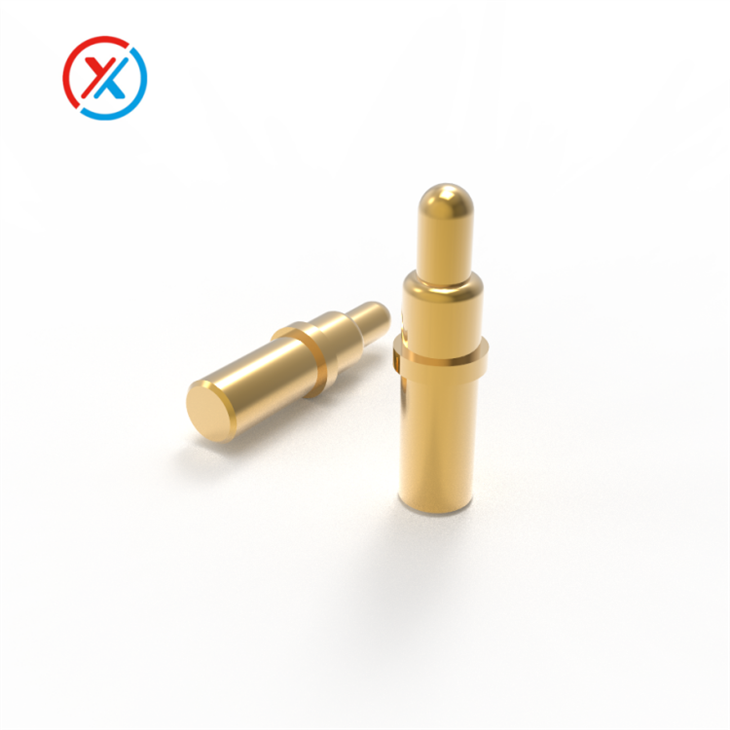

- Pin Pogo Teknologi Gunung Permukaan (SMT).: Pin pogo SMT direka untuk dipateri terus ke permukaan PCB. Ia digunakan secara meluas dalam elektronik moden kerana saiznya yang kecil, kemudahan pemasangan dan keserasian dengan proses pembuatan automatik. kamiPin Kenalan Musim Bungaadalah pilihan popular untuk aplikasi SMT.
- Pin Pogo Melalui Lubang: Pin pogo lubang telus dimasukkan ke dalam lubang yang digerudi dalam PCB dan dipateri pada bahagian yang bertentangan. Ia biasanya digunakan dalam aplikasi yang memerlukan kekuatan mekanikal yang lebih tinggi atau kawasan sentuhan yang lebih besar.
- Pin Pogo Arus Tinggi: Seperti yang dinyatakan sebelum ini, pin pogo arus tinggi direka untuk mengendalikan sejumlah besar arus. Ia biasanya digunakan dalam aplikasi penghantaran kuasa, seperti pengecasan bateri dan bekalan kuasa. kamiPin Kenalan Pogo 1A Semasasesuai untuk aplikasi yang memerlukan kapasiti arus sederhana.
Pertimbangan Reka Bentuk untuk Menggunakan Pin Pogo pada PCB
- Pasukan Hubungan: Daya sentuhan pin pogo ialah parameter penting yang mempengaruhi prestasi elektrik dan kebolehpercayaan sambungan. Ia harus dipilih dengan teliti berdasarkan keperluan aplikasi, seperti bahan permukaan mengawan, rintangan sentuhan yang diperlukan, dan keadaan persekitaran yang dijangkakan.
- Bahan Penyaduran: Bahan penyaduran permukaan sentuhan pin pogo boleh memberi kesan ketara kekonduksian elektrik, rintangan kakisan dan rintangan hausnya. Bahan penyaduran biasa termasuk emas, perak dan nikel. Penyaduran emas sering diutamakan kerana kekonduksian elektrik yang sangat baik dan rintangan kakisan.
- Panjang Pin dan Diameter: Panjang dan diameter pin pogo hendaklah dipilih berdasarkan ruang yang ada pada PCB dan daya sentuhan yang diperlukan. Pin yang lebih panjang mungkin memberikan daya sentuhan yang lebih tinggi, tetapi ia juga mungkin memerlukan lebih banyak ruang dan lebih terdedah kepada lentur atau pecah.
- Keserasian Permukaan Mengawan: Permukaan mengawan PCB atau komponen lain hendaklah serasi dengan bahan sentuhan pin pogo. Ia hendaklah rata, bersih dan bebas daripada bahan cemar untuk memastikan sambungan elektrik yang boleh dipercayai.
Jaminan dan Pengujian Kualiti
Sebagai pembekal PCB Pogo Pins, kami memahami kepentingan kualiti dan kebolehpercayaan. Kami melaksanakan langkah kawalan kualiti yang ketat sepanjang proses pembuatan untuk memastikan pin pogo kami memenuhi piawaian tertinggi. Pin pogo kami diuji untuk prestasi elektrik, daya sentuhan, ketahanan dan parameter kritikal lain untuk memastikan kebolehpercayaannya dalam aplikasi dunia sebenar.
Kesimpulan
Pin Pogo ialah komponen penting dalam PCB moden, menyediakan penyelesaian yang boleh dipercayai dan serba boleh untuk sambungan elektrik. Reka bentuk dan fungsi unik mereka menjadikannya sesuai untuk pelbagai aplikasi dalam pelbagai industri. Sebagai pembekal PCB Pogo Pins, kami komited untuk menyediakan pin pogo berkualiti tinggi yang memenuhi keperluan khusus pelanggan kami.
Jika anda berminat untuk mengetahui lebih lanjut tentang pin pogo kami atau mempunyai sebarang pertanyaan tentang aplikasinya pada PCB, sila hubungi kami untuk perundingan. Kami menantikan peluang untuk bekerjasama dengan anda dan memberikan anda penyelesaian terbaik untuk keperluan sambungan elektronik anda.
Rujukan
- "Buku Panduan Penyambung Elektrik" oleh John W. Verderber
- "Reka Bentuk dan Pembuatan Papan Litar Bercetak" oleh Clyde Coombs Jr.
- Piawaian dan spesifikasi industri yang berkaitan dengan pin pogo dan penyambung PCB.
