Apakah toleransi ketinggian Pogo Pins?
Sebagai pembekal Pogo Pins, saya sering menghadapi pertanyaan mengenai toleransi ketinggian komponen penting ini. Pin Pogo, juga dikenali sebagai pin pegas, digunakan secara meluas dalam pelbagai peranti elektronik kerana sambungan elektrik yang boleh dipercayai dan fleksibiliti mekanikalnya. Memahami toleransi ketinggian Pogo Pins adalah penting untuk memastikan fungsi peranti yang disepadukan dengan betul.
Asas Pin Pogo
Pin Pogo terdiri daripada pelocok, spring dan tong. Pelocok ialah bahagian yang membuat sentuhan dengan permukaan mengawan, spring memberikan daya yang diperlukan untuk sambungan yang stabil, dan tong menempatkan komponen ini. Ia digunakan dalam aplikasi seperti lekapan ujian, penyambung bateri dan pembaca kad pintar.
Ketinggian Pin Pogo ialah dimensi kritikal. Ia ditakrifkan sebagai panjang keseluruhan pin apabila ia berada dalam keadaan lanjutan atau bebas. Toleransi ketinggian merujuk kepada sisihan yang dibenarkan daripada ketinggian yang ditentukan. Contohnya, jika Pin Pogo dinyatakan mempunyai ketinggian 5mm dengan toleransi ±0.1mm, ketinggian sebenar pin boleh berjulat dari 4.9mm hingga 5.1mm.
Faktor yang Mempengaruhi Toleransi Ketinggian
Proses Pengilangan
Proses pembuatan Pogo Pins mempunyai kesan yang ketara terhadap toleransi ketinggian. Teknik pemesinan ketepatan biasanya digunakan untuk menghasilkan Pin Pogo berkualiti tinggi. Walau bagaimanapun, walaupun dengan kaedah pembuatan lanjutan, terdapat batasan yang wujud. Contohnya, semasa proses pengecapan dan pembentukan, variasi dalam ketebalan bahan, kehausan cetakan dan tetapan mesin boleh menyebabkan percanggahan ketinggian.
Sifat Bahan
Bahan yang digunakan dalam Pogo Pins juga memainkan peranan dalam toleransi ketinggian. Logam yang berbeza mempunyai pekali pengembangan haba yang berbeza. Jika Pin Pogo terdedah kepada perubahan suhu semasa operasi atau penyimpanannya, bahan itu mungkin mengembang atau mengecut, menjejaskan ketinggiannya. Selain itu, kekerasan dan keanjalan bahan boleh mempengaruhi ciri mampatan dan lanjutan spring di dalam Pin Pogo, yang seterusnya boleh memberi kesan kepada ketinggian keseluruhan.
Perhimpunan dan Kawalan Kualiti
Proses pemasangan Pogo Pins boleh memperkenalkan variasi ketinggian. Apabila pelocok, spring dan tong dipasang, salah jajaran atau pemasangan yang tidak betul boleh mengakibatkan penyelewengan daripada ketinggian yang ditentukan. Langkah kawalan kualiti adalah penting untuk mengesan dan membetulkan isu ini. Sistem pemeriksaan automatik sering digunakan untuk mengukur ketinggian Pin Pogo semasa proses pengeluaran. Walau bagaimanapun, sistem ini juga mempunyai tahap ketidakpastian pengukuran tertentu.
Kepentingan Toleransi Ketinggian
Ketersambungan Elektrik
Toleransi ketinggian yang betul adalah penting untuk memastikan sambungan elektrik yang boleh dipercayai. Dalam penyambung berbilang pin, jika ketinggian satu atau lebih Pogo Pin menyimpang dengan ketara daripada yang lain, ia mungkin tidak membuat sentuhan yang betul dengan permukaan mengawan. Ini boleh menyebabkan sambungan elektrik terputus-putus, peningkatan rintangan dan kehilangan isyarat. Contohnya, dalam aplikasi penghantaran data berkelajuan tinggi, sisihan ketinggian yang kecil pun boleh menyebabkan kemerosotan isyarat dan ralat data.
Keserasian Mekanikal
Toleransi ketinggian juga mempengaruhi keserasian mekanikal Pogo Pins. Dalam aplikasi di mana Pin Pogo digunakan dalam persekitaran yang ketat, seperti penyambung bateri telefon mudah alih, ketinggian toleransi yang tidak sesuai boleh menghalang penyambung daripada dipasang dengan betul. Ini boleh menyebabkan tekanan mekanikal pada pin, yang boleh menyebabkannya bengkok atau pecah dari semasa ke semasa.
Spesifikasi Toleransi Tinggi Biasa
Toleransi ketinggian Pogo Pins boleh berbeza-beza bergantung pada keperluan aplikasi. Secara amnya, untuk aplikasi elektronik pengguna standard, toleransi ketinggian ±0.1mm hingga ±0.2mm biasanya digunakan. Untuk aplikasi berketepatan tinggi, seperti aeroangkasa atau peranti perubatan, toleransi mungkin seketat ±0.05mm atau lebih rendah.

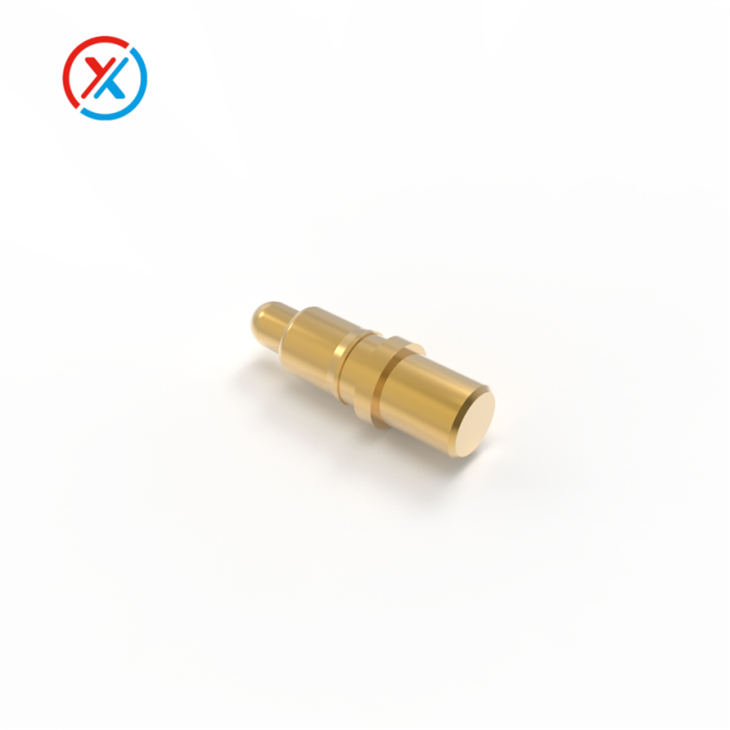

Syarikat kami menawarkan pelbagai jenis Pin Pogo dengan spesifikasi toleransi ketinggian yang berbeza untuk memenuhi pelbagai keperluan pelanggan kami. Sebagai contoh, kamiPlumbum - Percuma - Pogo - Pin Berkualiti Tinggitersedia dengan toleransi ketinggian yang tepat, memastikan prestasi yang boleh dipercayai dalam aplikasi bebas plumbum. kamiKenalan Pogo 1mmdireka untuk aplikasi di mana ruang terhad, dan toleransi ketinggian dikawal dengan teliti untuk memastikan kesesuaian dan fungsi yang betul. Dan kamiPin Pogo Arus Tinggidireka bentuk untuk mengendalikan aplikasi semasa tinggi dengan keperluan toleransi ketinggian yang ketat untuk mengekalkan sambungan elektrik yang stabil.
Bagaimana Kami Memastikan Toleransi Ketinggian
Sebagai pembekal Pogo Pin profesional, kami telah melaksanakan satu siri langkah untuk memastikan ketepatan toleransi ketinggian. Kami menggunakan peralatan dan teknik pembuatan terkini untuk meminimumkan kesan proses pembuatan pada variasi ketinggian. Bahan kami dipilih dan diuji dengan teliti untuk memastikan kestabilan dan konsistensinya.
Semasa proses pemasangan, kami mempunyai prosedur kawalan kualiti yang ketat. Setiap Pin Pogo diperiksa beberapa kali untuk memastikan ketinggiannya berada dalam toleransi yang ditentukan. Kami juga menjalankan penentukuran tetap peralatan pengukuran kami untuk mengekalkan ketepatan hasil pemeriksaan kami.
Hubungi Kami untuk Perolehan Pin Pogo
Jika anda memerlukan Pin Pogo berkualiti tinggi dengan spesifikasi toleransi ketinggian yang tepat, kami di sini untuk membantu anda. Pasukan pakar kami boleh memberi anda maklumat produk terperinci, sokongan teknikal dan penyelesaian tersuai berdasarkan keperluan khusus anda. Sama ada anda sedang mengusahakan projek elektronik pengguna berskala kecil atau aplikasi industri berskala besar, kami mempunyai Pin Pogo yang sesuai untuk anda.
Sila hubungi kami untuk memulakan perbincangan perolehan. Kami berharap dapat bekerjasama dengan anda untuk memenuhi keperluan Pogo Pin anda.
Rujukan
- "Teknologi dan Aplikasi Pogo Pin" - Buku panduan teknikal mengenai Pogo Pins yang diterbitkan oleh persatuan industri.
- "Precision Manufacturing of Spring - Loaded Components" - Kertas penyelidikan tentang proses pembuatan Pogo Pins dan kesannya terhadap ketepatan dimensi.
