Penyambung Pogo 10 Pin

Penyambung Pogo 10-pin -bebas dan plumbum-halogen adalah tahan lama dan boleh dipercayai. Xinteng menawarkan harga yang paling kompetitif dan penyambung berkualiti tinggi, sesuai untuk aplikasi dalam elektronik automotif, industri dan elektronik pengguna.

Hantar pertanyaan

pengenalan produk

Dongguan Xinteng Electronics Co., Ltd. ialah salah satu pengeluar dan pembekal penyambung pogo 10 pin yang paling boleh dipercayai di China, yang ditampilkan oleh produk berkualiti dan perkhidmatan yang baik. Selamat datang ke borong pukal tahan lama penyambung pogo 10 pin dalam stok di sini dari kilang kami. Juga, perkhidmatan tersuai dan perkhidmatan OEM & ODM tersedia.

Penerangan

10 Pin Pogo Connector(RT-1222) ialah pin siri jangka hayat. 10 kami, tiga pilihan pic:1.27mm, 2.0mm dan 2.54mm. Jika anda melihat model 7-pin standard kami dan menganggap 20,000 kitaran tidak mencukupi, yang ini dinilai untuk100,000kitaran mengawan. Kami menaik taraf bahan spring dan menebal penyaduran plunger untuk sampai ke sana.
Tiga pin tambahan pada susun atur 7-pin memberi anda ruang untuk pembumian berlebihan atau garis isyarat tambahan. Kami melihat spesifikasi ini paling kerap dalam lekapan ujian, susunan penderia dan peranti perubatan pegang tangan - apa-apa sahaja yang dipasang dan dicabut sepanjang hari. Semasa ialah 2A setiap pin, jadi jika jejak PCB anda boleh mengendalikannya, anda boleh menolak jumlah 20A melalui bank.
Model standard tidak memerlukan acuan baru. Sampel dihantar dalam 5 hari. Jika anda memerlukan kalis air, ketinggian tersuai atau penyaduran yang berbeza, hantarkan lukisan anda dan kami akan menilai.

Parameter Produk

Model produk	RT-1222
Pitch	1.27mm / 2.0mm / 2.54mm
Bilangan Pin	Standard 1 hingga 36 pin (boleh disesuaikan 37 hingga 128 pin)
Pasukan Hubungan	40g ± 20g @ 0.8mm lejang kerja (lejang penuh 1.2mm)
Ujian hidup	100,000 kitaran
Voltan terkadar	DC 12V
Nilai semasa	2A maks setiap pin
Rintangan Haba pematerian	260 darjahpuncak / 10 saat (perumah HTN, serasi aliran semula)
Rintangan sentuhan pin spring	Kurang daripada atau sama dengan 50 mΩ (perEIA-364-06)
Suhu Operasi	-25 darjah hingga +80 darjah
Ujian semburan garam	48H(perASTM B117, 5% NaCl, 35 darjah )
Jenis Pemasangan Lain	DIP melalui-lubang, SMT, sudut-kanan, wayar-pateri
Masa Utama Biasa	Standard: 3–5 hari; Sampel tersuai: 7–10 hari; Pukal: 15–25 hari
MOQ	Standard : 200 pcs; Tersuai: 1,000 pcs
Pembungkusan	Pembungkusan beg / kekili PE
Bahan dan salutan mematuhi piawaian ROHS dan REACH

Nota: Perumah HTN mengendalikan puncak 260 darjah untuk pematerian, tetapi suhu operasi berterusan ialah +80 darjah . Itu adalah dua perkara yang berbeza - jangan campurkan.

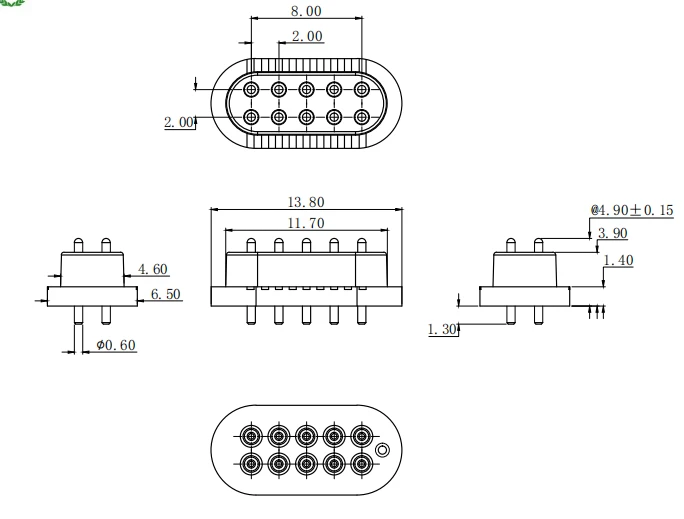

lukisan

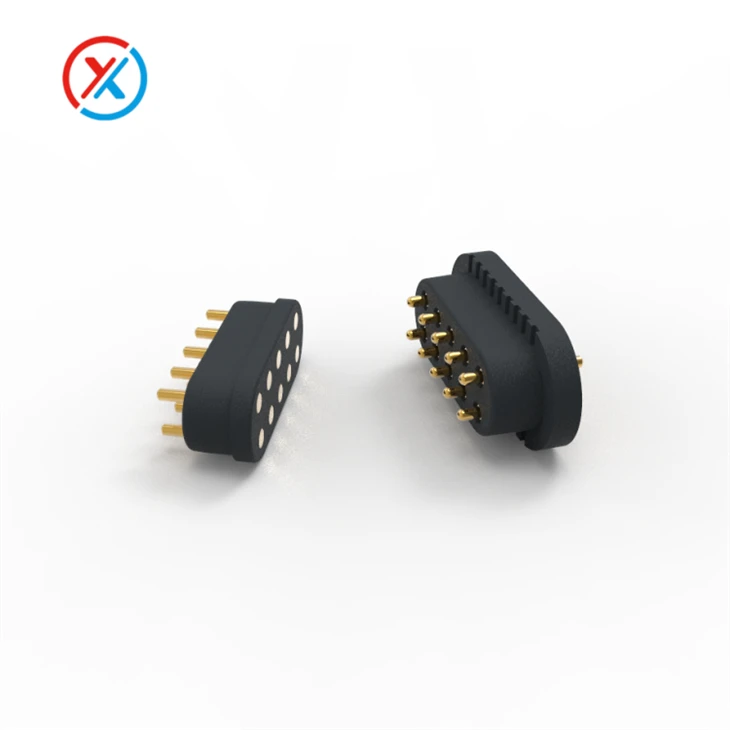

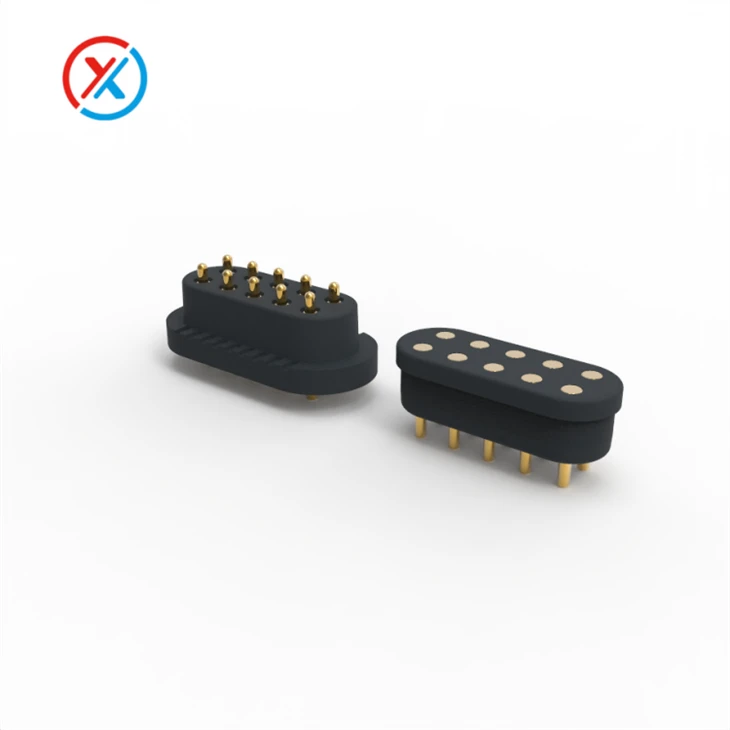

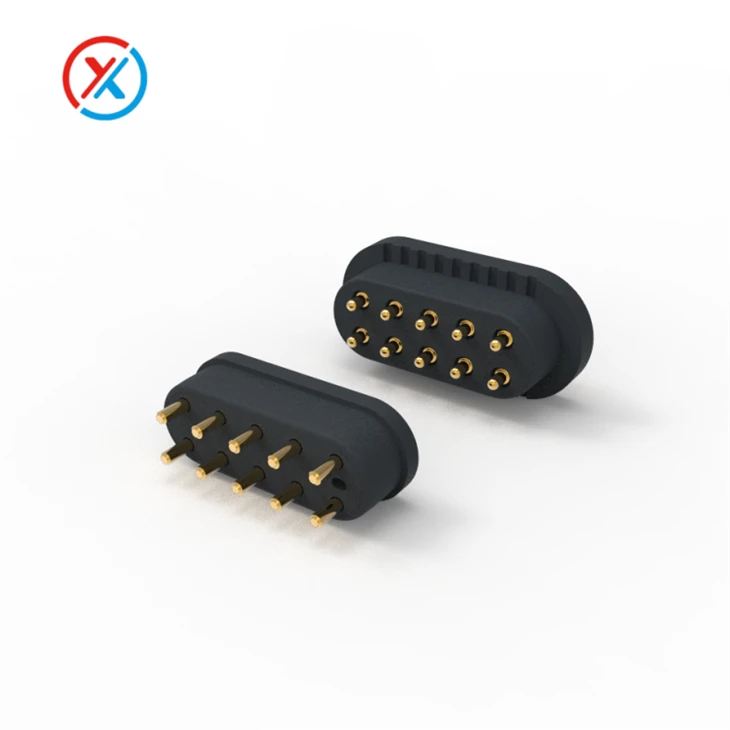

Penyambung pogo 10-pin lelaki

Ibu penyambung pogo 10 pin

Pensijilan

Kilang kami disahkan ISO 9001:2015.
Laporan pemeriksaan kilang (dimensi, daya spring, rintangan sentuhan - 100% diperiksa)
Pengisytiharan pematuhan RoHS & REACH

product-750-413

Adakah Ini Bahagian yang Sesuai untuk Anda? Semakan Pantas

Keadaan Anda	keputusan
Ketinggian PCB tersedia Lebih besar daripada atau sama dengan 5mm	✅ Sesuai
Cycled >20 kali sehari	✅ Gunakan RT-1222
Memerlukan susun atur ketumpatan 1.27mm-tinggi	✅ Pilih Xinteng (dengan jarak 1.27mm, tersedia dalam pilihan 1-36 pin)
Perlu kalis air (IPX4+)	⚠️Perlu memilih jenis penyambung lain.
Menjalankan isyarat USB 2.0 atau CAN	⚠️ Penghantaran frekuensi-tinggi memerlukan penyesuaian. Gunakan 2.0mm atau 2.54mm; 1.27mm mempunyai risiko crosstalk
Bajet adalah paling bawah, hidup tidak penting	❌ Gunakan siri standard

Penyambung pin pogo tersuai

Dimensi penyambung pin Pogo: SMT, DIP, jenis bengkok, dwi-jenis pin, jenis pateri, jenis bersepadu.

Bahan pin pogo: Plumbum-C6801 percuma

Plastik penebat: HTN, tahan suhu tinggi sehingga 260 darjah

Keanjalan pin Pogo: Kurang daripada atau sama dengan 15g

Voltan dan arus: Kurang daripada atau sama dengan 120V, Kurang daripada atau sama dengan 40A

Kaedah pemasangan penyambung wanita: DIP melalui-lubang, lekap di permukaan, lenturan 90 darjah, pengkapsulan getah, jenis pateri, dsb.

Kaedah sambungan penyambung lelaki: 90 darjah, 180 darjah, atau sudut lain.

Kaedah penentududukan penyambung wanita: Pos kedudukan, muka terangkat, penguncian, gelang pengedap, kedudukan telinga, dalam-suntikan acuan, dsb.

Pogo pin connector-1

tentang Kami

Dongguan Xinteng Electronics Co., Ltd. adalah salah satu daripada3 teratas10-pin Pogo Connector pengilang di China, menggunakan bahan mentah-bebas halogen,-bebas plumbum dan mesra alam yang tidak berbahaya kepada tubuh manusia. Kami mempunyai rantaian bekalan bahan mentah yang stabil dan teknologi pengeluaran termaju untuk menghasilkan pin pogo berkualiti tinggi, penyambung pin pogo, penyambung magnet, dll. Pada masa ini, kami telah membangunkan lebih2000 penyelesaiandan memohon lebih100 paten.Produk kami telah berjaya digunakan dalamperubatan, elektronik automotif, aeroangkasa, penderia, peranti boleh pakai, elektronik pengguna, rumah pintar dan medan Internet Perkara (IoT).

Alamat: No.9 Zhenlong Road, Zon Perindustrian Kelima, Wushacaiwu, Bandar ChangAn, Bandar Dongguan, Wilayah Guangdong, China.

Telefon: +86-13377798689

E-mel: xt@xtpogopin.com

product-978-500

permohonan

Kes 1: Peranti ECG Mudah Alih, Shenzhen
Pelanggan memerlukan 100K kitaran ditambah -alkohol dan keserasian pensterilan UV. Kami melanggar penyaduran pelocok dan menyimpan perumah HTN. Pengesahan kelompok kecil-diluluskan; beralih ke pengeluaran besar-besaran sekarang.
Kes 2: Penderia Persekitaran Perindustrian, Hangzhou
Perumahan sensor luar, keperluan semburan garam 48H. Kami menghantar spesifikasi standard RT-1222 kepada mereka dan ia terus berlalu - 48Semburan garam H adalah lalai kami. Pelanggan berkata sampel pembekal mereka sebelum ini tidak boleh melepasi 24H.

Soalan Lazim

S: Berapa banyak sampel?

J: Jika syarat dipenuhi, anda boleh memohon satu sampel standard RT-1222 secara percuma (dengan jangka hayat 10,000 kitaran sahaja), dan anda hanya perlu membayar kos penghantaran. Harga sampel tersuai berkisar antara 60 hingga 300 dolar AS, bergantung pada kerumitan. Versi berketumpatan tinggi 1.27 milimeter lebih mahal sedikit kerana ia lebih sukar untuk dipasang.

S: Penarafan hayat adalah jauh lebih tinggi daripada 7-pin standard anda. Adakah itu salah taip?

A: Ia bukan kesilapan menaip. RT-1222 mampu mencapai jangka hayat yang panjang antara 10,000 hingga 100,000 kitaran. Kami telah mengoptimumkan reka bentuk pin pogo, dan dengan penyaduran emas tebal pada pin pogo, kami boleh mencapai jangka hayat yang tinggi. Kami menggunakan spring keluli tahan karat dengan 1 juta mampatan dan model 10,000-kitaran standard ialah produk pengguna; jangka hayat RT-1222 boleh mencapai 100,000 kitaran, menjadikannya produk gred industri. Anda boleh menganggapnya sebagai tayar biasa dan tayar tugas berat - ia digunakan untuk tujuan yang berbeza dan mempunyai spesifikasi yang berbeza.

S: Bolehkah saya menjalankan isyarat USB 2.0 melalui ini?
J: Ya, tetapi saya tidak akan melakukannya pada 1.27mm pic - crosstalk menjadi tidak kemas. Gunakan 2.0mm atau 2.54mm, tetapkan dua pin pada D+/D- dan letakkan pin tanah di sebelahnya untuk melindungi. Jika anda benar-benar memerlukan 1.27mm untuk USB, kami boleh mereka bentuk reka letak pasangan berbeza, tetapi ia adalah kerja tersuai dan kos tambahan.

S: Bolehkah penyambung 10-pin digunakan untuk penghantaran isyarat?

J: Ya, tetapi impedans sentuhan mesti dikawal. Jika anda ingin menjalankan komunikasi USB 2.0 atau CAN, anda mesti memastikan bahawa susun atur pin pembumian adalah munasabah.

S: Bagaimanakah cara saya menjadikannya kalis air?

J: RT standard-1222 bukan kalis air. Untuk menambah kalis air, kami membentuk pengedap silikon ke dalam perumah untuk IPX4–IPX7. Itu memerlukan acuan baru; bajet USD 1,800–3,000. Amaran wajar: kalis air pada padang 1.27mm adalah ketat - toleransi perlu dipegang ±0.02mm. Jika kalis air adalah satu kemestian, saya akan menolak anda ke arah 2.0mm atau lebih lebar.
